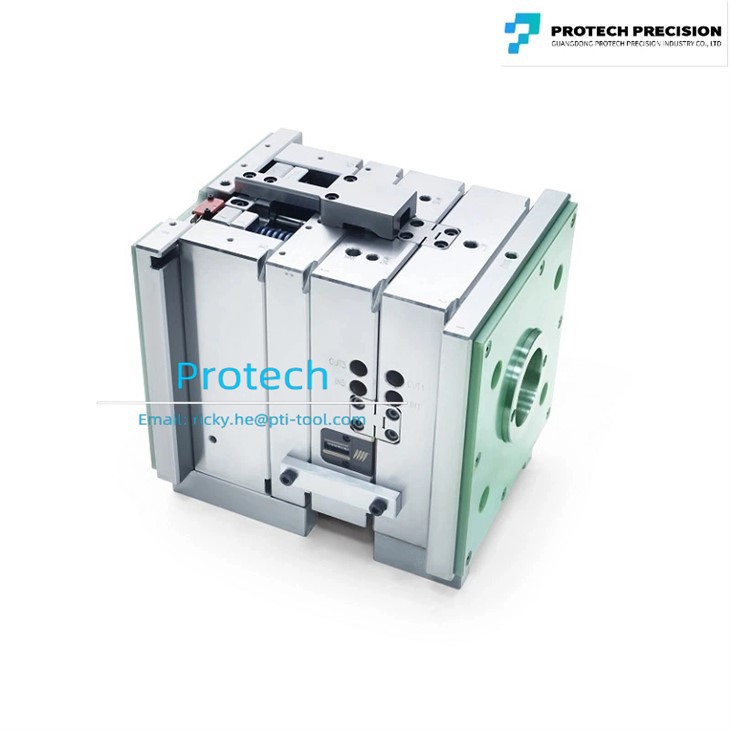

Precision Custom Plastic Gear Mould
Untworpen foar hege-bewegingsoplossingen mei hege prestaasjes
Yn it hert fan elk betrouber,-bewegesysteem mei hege prestaasjes leit in krityske komponint: it presys gear. De prestaasjes dêrfan wurde fûneminteel bepaald troch de kwaliteit en krektens fan 'e skimmel dy't it produsearret. Us Precision Custom Plastic Gear Mould is net allinich in ark; it is in sekuer makke oplossing ûntworpen foar it produsearjen fan plestik gears dy't foldogge oan de hege easken fan moderne applikaasjes mei hege-snelheid en hege-lading. Wy binne in spesjalisearre boarnefabrikant mei mear as 15 jier ûnderfining, en biede ein-om-oanpast skimmelûntwerp, -ûntwikkeling en massaproduksjetsjinsten. Fan jo earste konsept as 2D/3D-tekening nimme wy eigendom fan it hiele proses, en soargje foar optimale prestaasjes, kosten{12}}effektiviteit en yntiidske levering.
Technyske spesifikaasjes yn ien eachopslach
|
Parameter |
Spesifikaasje & mooglikheden |
|
Produkt Namme |
Precision Custom Plastic Gear Injection Mold |
|
Produkt Materiaal |
Engineering Plastics: PEEK, POM (Acetal), PPS GF40, Polycarbonate, Nylon (PA66, PA46), PBT, ensfh. |
|
Mold Struktuer |
Oanpaste 2-Plate of 3-Plate Mold; Cold Runner of Hot Runner System; Modulêr ûntwerp. |
|
Gating Type |
Submarine Gate, Cashew (Hoarn) Gate, Pinpoint Gate, Side Gate - optimalisearre per ûntwerp. |
|
Mold Staal |
Core / Cavity: Premium SKD61 (H13), VIKING, foar slijtage ferset. Mold Base: P20, S50C. Inserts / Spesjale eigenskippen: SKH51 (HSS). |
|
Mold Standards |
Standertkomponinten fan Meusburger, Hasco, Misumi, of DME foar globale kompatibiliteit en ûnderhâld. |
|
Injection Machine |
Fanuc (30-100T) foar mikro-/lytse gears mei hege presyzje; Haitian (200-300T) & Nissei Vertical (40-80T) foar gruttere komponinten of ynfoegje moulding. |
|
Mold Life |
1.000.000 oant 2.000.000 syklusen, garandearre troch premium stiel, goede waarmtebehandeling, en robúst ûntwerp. |
|
Application Range |
Aerospace (aktuatorkomponinten, drone gears), Industrial Control (encoder gears, servo drives), Militêr / Definsje (kommunikaasjesystemen, robúste apparatuer), Automotive, Medical Devices - ekstreme omjouwingsapplikaasjes. |
Us kearnmooglikheden: fan konsept oant konsekwinte produksje
Us yntegreare tsjinstmodel soarget foar naadleaze kontrôle oer elke krityske faze, en garandearret skimmelprestaasjes dy't oerienkomme mei jo ûntwerpyntinsje.
Gearwurkingsûntwerp en helberens (DFM en avansearre analyse):
Wy begjinne mei jo ideeën, sketsen, of detaillearre 2D / 3D tekeningen. Us betûfte ûntwerp yngenieurs fiere in yngeandeUntwerp foar Manufacturability (DFM) beoardieling.
● Avansearre Moldflow-analyze:Foardat stiel snijd wurdt, simulearje wy it ynjeksjeproses mei help fan-of-de-technyske software. Dit stelt ús yn steat om:
○ Foarsizze en eliminearje potinsjele defekten lykas luchtfallen, weldlinen en sinkmarken.
○ Analysearje de fiber-oriïntaasje yn fersterke materialen (bgl. PEEK) om gearsterkte en dimensjele stabiliteit te foarsizzen en te ferbetterjen.
○ Optimalisearje poartelokaasje, yndieling fan koelkanaal, en ynpakdruk om unifoarme krimp te garandearjen en post-foarmjende warpage-kritysk te minimalisearjen foar gear-meshing krektens.
Precision Engineering & Manufacturing:
Elke skimmel is boud om te fernearen. Wy selektearje materialen en boumetodologyen basearre op jo produksjevolumint en materiaal abrasiveness.
● Oanpast Mold Design:Oft a2-plaat of 3-plaat mal, gebrûkkâlde runner of hot runner systemen, wy yngenieur foar effisjinsje. Úsmodulêre struktueroanpak soarget foar takomstige oanpassingen of ûnderhâld mei minimale downtime.
● Gate Expertise:De poarte is de poarte nei kwaliteit. Wy saakkundich jildeûnderseeboat poarten, cashew (hoarn) poarten, of pinpoint poartenbasearre op gear mjitkunde en estetyske easken, soargje foar skjinne skieding en minimale nei-ferwurking.
● Machining Excellence:Jo mal wurdt makke troch ús tawijd team mei ús yn-hûs, hege-presisjonsapparatuer (sjoch de folsleine list hjirûnder). Dizze fertikale yntegraasje garandearret neilibjen fan de strakste toleratives, faak binnen ± 0.005 mm foar krityske geartoskenprofilen.
Strenge kwaliteitskontrôle en validaasjeproses:
Kwaliteit is yn elke stap manipulearre, net allinich ynspekteare oan 'e ein.
● Yn-ynspeksje:Krityske komponinten wurde mjitten meiNikon projektors en hichtemeterstidens ferwurkjen.
● Ynspeksje fan earste artikel (FAI):Nei it gearstallen fan de skimmel wurde proeffoto's ûnderwurpen oan wiidweidige falidaasje om in folslein-dimensjoneel rapport te generearjen tsjin jo CAD-model.
● Produksje Validaasje:Wy fiereTrial Runs (T1, T2...)op úsFanuc 30-100 ton persen, fyn-prosesparameters. Wy leverje samples en folsleine ynspeksjerapporten foar jo goedkarring foardat jo trochgean mei massaproduksje.
● Statistical Process Control (SPC):Foar folumeproduksje implementearje wy SPC om krityske dimensjes te kontrolearjen, en soargje foar konsekwinte kwaliteit yn 'e heule produksjelibben.
Yntegreare hege-Precision Injection Molding:
As aSina-basearre fabrikant fan plestik moulding, biede wy it dúdlike foardiel fan ien-boarne ferantwurdlikens. Fan ús skimmel oant jo ôfmakke dielen soargje wy foar optimale prestaasjes.
● Dedicated Molding Cells:Ús35 spuitgietmasines (Fanuc, Haitian, Nissei)tastean ús te wijen in parse oan jo projekt, garandearjen proses gearhing.
● Expertise fan technysk materiaal:Wy hawwe wiidweidige ûnderfining mei it foarmjen fan hege-technykplestik geskikt foar gears, ynklusyfPEEK (foar hege temperatuer / wear ferset), POM / Delrin (foar lege wriuwing / hege stivens), PPS GF40 (foar dimensionale stabiliteit en sterkte), en Polycarbonate (foar ynfloed ferset).
Tooling Room Display

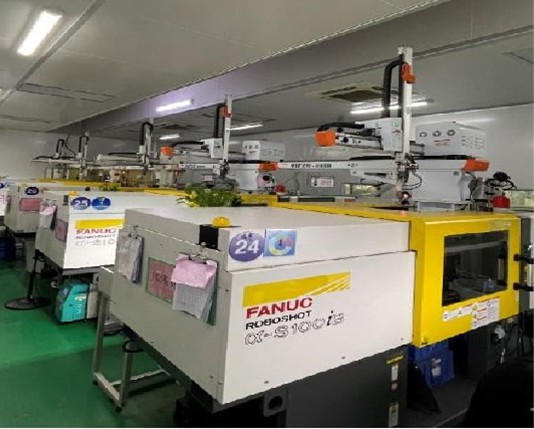

Production Area Display
Wêrom partner mei ús? De boarne Factory Advantage
Direkte kosten effisjinsje
As aboarne schimmel fabrikant en molder yn Sina, wy eliminearje middenman markups. Jo krije konkurrearjende prizen sûnder kompromittearjen op stielkwaliteit of ferwurkingspresyzje.
01
Faasje & Agility
Us yntegreare yngenieurteam en in-hûsbewurkingsflier meitsje rappe reaksje op DFM-feedback en ûntwerpferoarings mooglik. Typysklead tiden binne 25-35% koarterdan fragminteare tsjinstferlieners.
02
Technyske Gearwurking
Wy nimme net allinnich oarders; wy partner. Us yngenieurs sille advisearje oer de optimalemateriaal seleksje(balancing kosten & prestaasjes) enmold struktuerom te foldwaan oan jo libbenssyklus en budzjet easken.
03
Folsleine-ferantwurdlikens fan it proses
Fan DFM en moldflow oant definitive produksje- en kwaliteitsrapporten, hawwe jo ien kontaktpunt en ien team dy't ferantwurdelje foar it heule projektsukses.
04
Bewiisd Track Record
Wy tsjinje globale kliïnten yn easken yndustry. Bygelyks, wy hawwe koartlyn levere inPOM gear mal foar in aerospace actuatoreasket in libben fan 1,5 miljoen syklusen mei in tolerânsje fan pitch diameter fan ± 0,015 mm. Troch ús DFM- en moldflow-proses hawwe wy konsekwinte produksjekwaliteit berikt fan 'e earste proefbatch.
05
Klear om jo Precision Gear-oplossing te ûntwerpen?
Nim hjoed kontakt op mei ús yngenieursteam foar in fertroulik oerlis. Stjoer ús jo 2D / 3D tekeningen foar in promptDFM resinsje en projekt quotation. Lit ús demonstrearje hoe't ús krektens, proses en partnerskip betrouberens en wearde kinne bringe oan jo aldereasste applikaasjes.
