Precision Stamping Square Terminals Bandolier Pin Stamping|0.3-0.64mm Connector Pins
Yngenieur foar krityske ferbiningen
Yn 'e wrâld fan hege-presisjonele elektroanika en elektromeganyske gearstallingen is de betrouberens fan elke komponint net-ûnderhannelber. ÚsPrecision Stamping Square Terminals/Bandolier Pinsbinne net allinnich dielen; se binne de fûnemintele keppelings dy't soargje foar sinjaal yntegriteit, macht levering, en meganyske stabiliteit yn jo alderheechste easken oan steld applikaasjes. Produsearre yn ús folslein sertifisearre, fertikaal yntegreare foarsjenning, dizze terminals fertsjintwurdigje it hichtepunt fan stamping technology, kombinearjen superieure materialen, avansearre tooling design, en strange proses kontrôle.
Product Specification Oersjoch
|
Kategory |
Spesifikaasje Details |
|
Produkt Namme |
Precision Stamping Square Terminals Bandolier Pin Stamping 0,3-0,64mm Connector Pins |
|
Produkt Materiaal |
Messing (C2600), Koper (C1100), Fosforbrûns (C5191, C5210). Special Alloys: C18070, C7025. Foarm: Metal Strip / Coil. |
|
Plating Spec |
Goud: 0,3-3μm per ASTM B488 (Medyske klasse) Sulver: 2-5μm foar 100A/in² stromdichtheid Tin: 1,5-8μm matte/satyn finish |
|
Mold Struktuer |
Modular, Progressive Die (Continuous Stamping Die). |
|
Processing Technology |
Hege-Precision Progressive Stamping, Yn-line Plating Ready (Selektyf). Automatisearre fisy ynspeksje beskikber. |
|
Factory Production Kapasiteit |
17 parsen (25T-110T). Volume: Miljoenen stikken / moanne. Folsleine yn-hûs arkûntwerp en fabrikaazje. |
|
Primêr Application Range |
Automotive Electronics, Aerospace, medyske apparaten, kommunikaasje (5G/6G) ynfrastruktuer, hege -betrouwens yndustriële kontrôles. |
Wêrom ús fjouwerkante terminals en bandolier-pins útinoar steane
Wy binne spesjalisearre yn it transformearjen fan metalen strips yn flaterfrije, heech-folume presys komponinten. Hjir is wat ús produkt en tsjinst definiearret:
Seleksje en ekspertize fan premium materiaal:Wy brûke hege-legeringen mei hege prestaasjes, ynklusyfMessing (C2600), Koper (C1100), en fosforbrûns (C5191, C5210, C5191). Foar spesifike behoeften mei hege-sterkte, hege-geleiding wurkje wy mei legeringen lykasC18070 (Koper Chromium Zirconium) en C7025 (Koper Nikkel Silisium). Us djippe metallurgyske kennis soarget derfoar dat wy de optimale klasse selektearje foar de easken fan jo applikaasje foar konduktiviteit, springeigenskippen, wurgensresistinsje en solderabiliteit. Alle materialen komme fan sertifisearre mûnen, mei folsleine traceability.
Yngenieur foar Precision & Consistency:Elke terminal en pin wurdt produsearre oan krekte tolerânsjes, faak binnen ± 0.005 mm. It fjouwerkante terminalûntwerp biedt superieure kontaktôfstimming en stabiliteit yn ferliking mei rûne farianten, krúsjaal foar feilige paring yn Anschlüsse en PCB-mounts. De bandolier (dragerstrip) is presys -ûntworpen om automatisearre gearstalling mei hege-snelheid te fasilitearjen, wylst dielferfoarming of misfoarming foarkomt.
Avansearre Modular Progressive Die Technology:Us postsegels wurde produsearre mei help fanModulêr strukturearre, progressive dies. Dit ûntwerp is net allinnich oer produksje; it giet oer langstme, ûnderhâldberens en stabiliteit. Wichtige foardielen omfetsje:
○ Ongeëvenaarde duorsumens:Kearnkomponinten wurde makke fan premium arkstiel lykasSKD11, DC53, en hege-poederstaal ASP23/ASP60/CF-H40S, garandearje útwreide tool libben sels as stamping abrasive of hurde materialen.
○ ferienfâldige ûnderhâld en rappe oerstap:Modulêr ûntwerp makket it mooglik om spesifike weardielen te ferfangen (bgl. punches, inserts) sûnder de hiele die te ûntmanteljen, en minimalisearje downtime.
○ Begeliedt troch ynternasjonale noarmen:Wy bouwe ús dies oanMeusburger, Hasco en Misuminoarmen, garandearjen fan komponint beskikberens, útwikselberens, en globale tsjinstberens.
○ Hege-snelheid, hege-mooglikheid foar produksje:Mei17 tawijd kontinu stamping parsen fariearjend fan 25 oant 110 ton, ynklusyf precisionYamada Dobby 30T en 40T masines, Wy binne boud foar skaal sûnder kwaliteit op te offerjen. Dizze float lit ús de ideale parse oerienkomme mei de kompleksiteit en tonnageeask fan jo diel, it optimalisearjen fan produksje-effisjinsje en dielintegriteit.
○ Beyond Manufacturing: Jo partner yn oanpast ark en ûntwerp:Dit is ús kearndifferentiator. wy binne aboarne tooling fabrikant. Us eigen-team fan yngenieurs, meioer 15 jier gemiddelde ûnderfining, partners mei jo fan konsept oant massaproduksje.

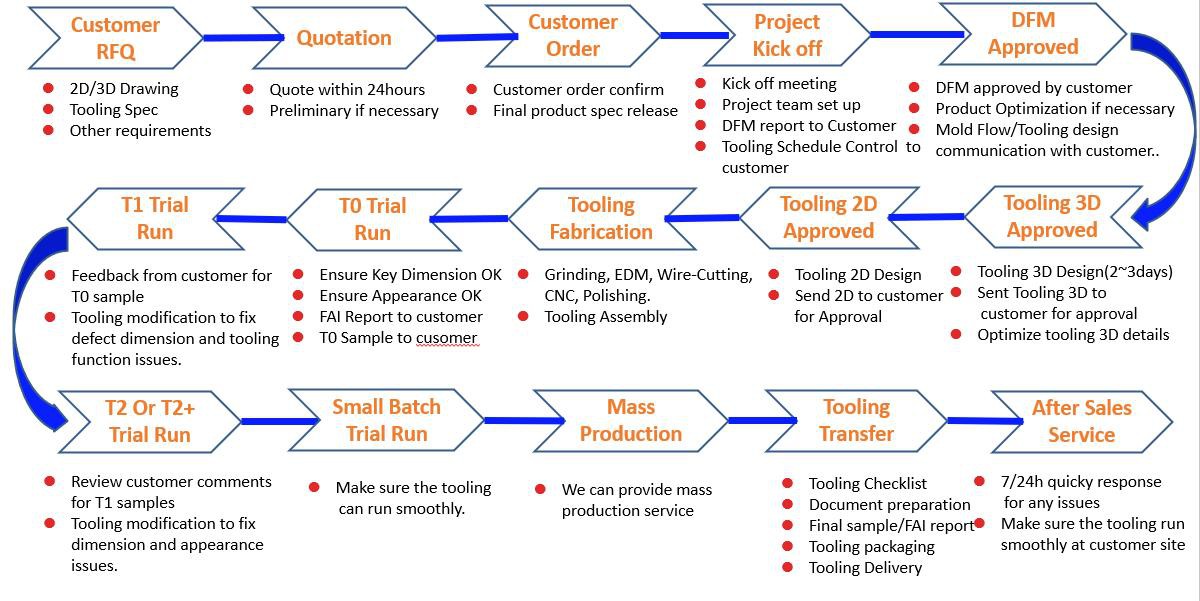

Hoe wurkje wy?
Us wiidweidige tsjinststream
DFM (Design foar Manufacturing) Assessment
Wy analysearje jo 2D/3D-tekeningen om it ûntwerp te optimalisearjen foar stamping, en suggerearje ferbetteringen foar kosten, duorsumens en opbringst.
01
Engineering Simulaasje
GebrûkCAE analyze en mal flow simulaasje, wy proaktyf foarsizze en mitigate potinsjele problemen lykas deformation, cracking, springback, en stress konsintraasje foardat cutting stiel.
02
Precision Tooling Development
Fol3D / 2D mal design, folge troch ferwurkjen, gearstallen en -probearje yn ús eigen wurkpleats. Wy kontrolearje it hiele skimmel-makke proses.
03
Prototyping & Pilot Runs
Wy leverje samples foar jo falidaasje, en soargje derfoar dat it diel oan alle spesifikaasjes foldocht.
04
Systematyske massaproduksje en kwaliteitsfersekering
Nei goedkarring geane wy oer nei ús kontrolearre produksjeline mei hege-folume, stipe troch ús yntegreare kwaliteitsbehearsysteem.
05
Avansearre Tooling Room Display
Us produksje- en kwaliteitsbelofte
Jo fertrouwen is boud op ús fermogen om konsekwint te leverjen. Wy ûnderbouwe dit mei materiële aktiva en sertifikaten:
● Sertifisearre kwaliteitsbehearsysteem:Wy binne inISO 9001:2015, IATF 16949:2016 (foar automotive), en ISO 14001:2015 sertifisearrefabryk. Us kwaliteitskontrôle is proses-ynbêde, gjin neitocht.
● End-to-Proseskontrôle einigje:Us SQCDP-systeem (Safety, Quality, Cost, Delivery, People) regelet elke faze:
○ Ynspeksje fan ynkommende materiaal:Spektrometer ferifikaasje fan materiaal kwaliteit en meganyske eigendom testen.
○ Yn-Proseskontrôle:Earste-artikelynspeksje (FAI), statistyske proseskontrôle (SPC) op krityske ôfmjittings, en reguliere kontrôles fan arkwear.
○ Finale ynspeksje & OQC:Wiidweidige kontrôles ynklusyf krityske dimensje Cpk-analyse, oerflakfinish, en yntegriteit fan ferpakking foar ferstjoering.
● Produksjekapasiteit en gegevens:Mei ús 17-persline en trije-skift operaasje kinne wy produsearjemeardere-miljoen stikken per moannefan dizze terminals. Us typyske tooling lead-tiid foar in nije komplekse progressive die is8-10 wiken, mei massaproduksje ramp-daliks nei de goedkarring fan it foarbyld.
High Precision Progressive Stamping Machine
| Ûnderdiel | Machine Type | Merk | Lân fan oarspronklik | Tonnage | Beskriuwing | QTY | Totaal |
| 1 | Stamping | Yamada | Japan | 30T | CD25-35.Stroke Gjin 200-1000 SPM | 1 | 17 |
| 2 | Yamada | Japan | 40T | CD25-35.Stroke Gjin 200-1000 SPM | 2 | ||
| 3 | Kyon | Japan | 25T | H45DB.Stroke Gjin 200-800 SPM | 1 | ||
| 4 | Micron | Taiwan | 25T | CD25.Stroke Gjin 200-800 SPM | 2 | ||
| 5 | Micron | Taiwan | 30T | H30DB.Stroke Gjin 200-1000 SPM | 2 | ||
| 6 | Micron | Taiwan | 40T | C40.Stroke Gjin 200-800 SPM | 1 | ||
| 7 | Taijishan | Sina | 25T | TJS-25.Stroke Gjin 200-600 SPM | 4 | ||
| 8 | Jeugd | Sina | 40T | YSC-40.Stroke Gjin 200-600 SPM | 1 | ||
| 9 | Kingteng | Taiwan | 110T | OCP-110N.Stroke Gjin 50-100 SPM | 1 | ||
| 10 | Xieduan | Sina | 110T | APC-110N.Stroke Gjin 50-100 SPM | 2 |

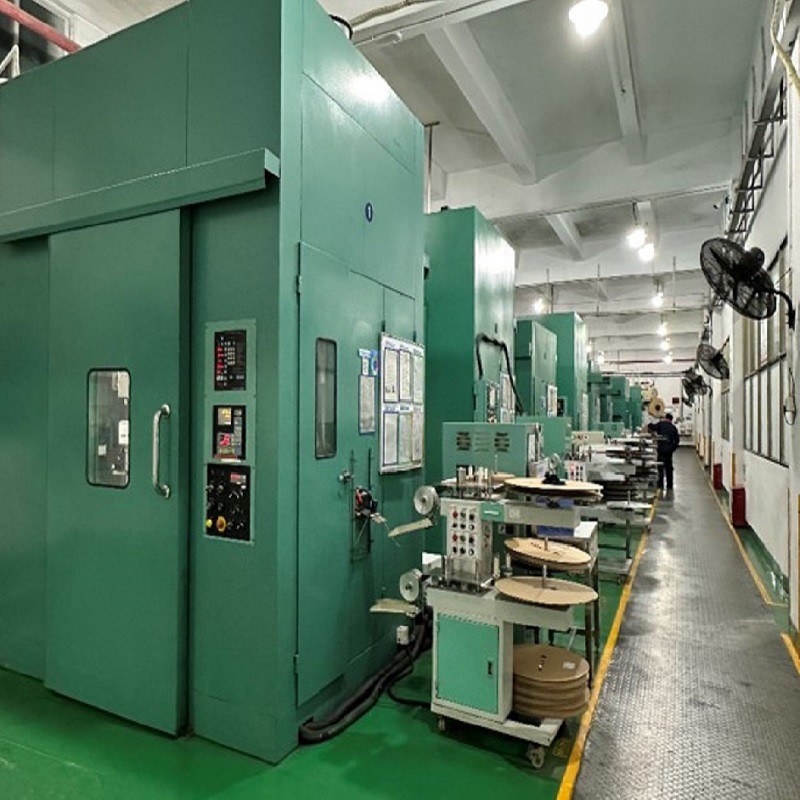

Stamping Workshop Display
Applikaasjeomfang: wêr't Precision oan fraach foldocht
Us Precision Square Terminals binne ûntworpen om te prestearjen yn omjouwings wêr't mislearring gjin opsje is:
Autoelektronika:ECU Anschlüsse, sensor terminals, ferljochting systeem komponinten, easkjen IATF 16949 konformiteit en hege betrouberens ûnder trilling en termyske fytsen.
Aerospace en definsje:Avionika-ferbiningen, komponinten fan kommunikaasjesysteem, wêr't lichtgewicht, hege-sterkte en ekstreme betrouberens kritysk binne.
Medyske apparaten:Anschlüsse foar diagnoazeapparatuer, komponinten fan imagingsysteem, ynterfaces foar ymplantbere apparaten, easket biokompatibiliteit (wêr oantsjutte) en feilloze prestaasjes.
Folgjende-Gen Communication (5G/6G Ynfrastruktuer:RF Anschlüsse, basisstasjon komponinten, easkjen poerbêst sinjaal yntegriteit en duorsumens yn bûtenomjouwings.
Yndustriële elektroanika, robotika en hege-konsuminteelektronika.
Case Study
Klant
Europa Top 3 Connector fabrikant
Oanfraach
Automotive BMS Connector
Spec
0.5mm fjouwerkante terminals mei 0.005mm coplanarity
Jierlikse fraach
10M pcs jierlikse folume, 0ppm defekt doel
Mass Production Control
● Dimensionale CPK: 1.33 ~ 1.67 (100K pcs sample)
● Burr kontrôle:<3μm (EIA-364-23D compliant)
● Utfier: 2M pcs / moanne per die set
Jo fertroude boarne, net allinich in leveransier
Kieze foar ús betsjut gearwurkje mei in betûfte, bekwame en responsive fabrikant fan oarsprong. Wy behearskje de hiele ketting úttooling design (DFM, CAE) en manufacturingneistamping mei hege-volumintenenkwaliteitssoarch. Dizze fertikale yntegraasje fertaalt neidirekte kostenfoardielen, strakkere kontrôle oer leadtiden (typysk 30-35 dagen foar bulkbestellingen nei reewilligens foar ark), en ongeëvenaarde responsiviteitoan jo technyske en logistike behoeften.
Lit ús foarsjen infrije DFM analyzeop jo folgjende fjouwerkante terminal of presysstempelprojekt. Nim hjoed kontakt op mei ús yngenieursteam om te besprekken hoe't wy jo spesifikaasjes kinne omsette yn betroubere,-voluminêre realiteit.
